机房工程建设|机房综合布线如何规划设计?【深圳华思特科技】

返回列表 来源:华思特 查看手机网址
扫一扫!机房工程建设|机房综合布线如何规划设计?【深圳华思特科技】扫一扫!
浏览:- 发布日期:2020-09-01 17:41:28【

机房工程建设中,综合布线如何规划设计?掌握了一定的方法,基本上所有的机房综合布线都可以参照这个思路,只是不同的项目设计的系统不一样而已。那么小编今天就来谈谈机房工程建设中的综合布线规划设计主要内容有哪些?

一、布线结构

机房工程建设中的综合布线时,首先要考虑机房内组网方式,然后根据组网方式来确定设备机柜布线的方式。

综合布线范围为机房内核心交换设备的下口至服务器、网络终端之间的水平布线,包含了核心交换机下口的配线架的敷设、铜缆端接、光纤的熔接,采用万兆光纤和六类非屏蔽布线系统,机房设备区采用网格桥架上走线方式布线。

机房布线由网络区至服务器区铺设6芯万兆多模光纤和24根六类非屏蔽双绞线;服务器区每个机柜用一组12口光纤配线架。所有机柜间的布线两端均采用配线架端接;在网络机柜及设备柜中分别完成与数据、语音交换机等之间的跳线。

其它区域的信息点均采用六类线引至网络机房,端接到网络机房内的配线架,可根据需要采用光纤到桌面的布线。

操作间工位设置3个信息地插(共计6个信息点),采用面板插座安装在墙面上,通过线管、线槽敷设至网络机柜内配线架。在网络机柜中分别完成与数据、语音交换机之间的跳线。

二、走线方式

机房工程建设中,机房内采用卡博飞金属网格桥架上走线方式,光纤与铜缆沿桥架左右两边铺设,并且光纤与铜缆不可以在桥架绕行。

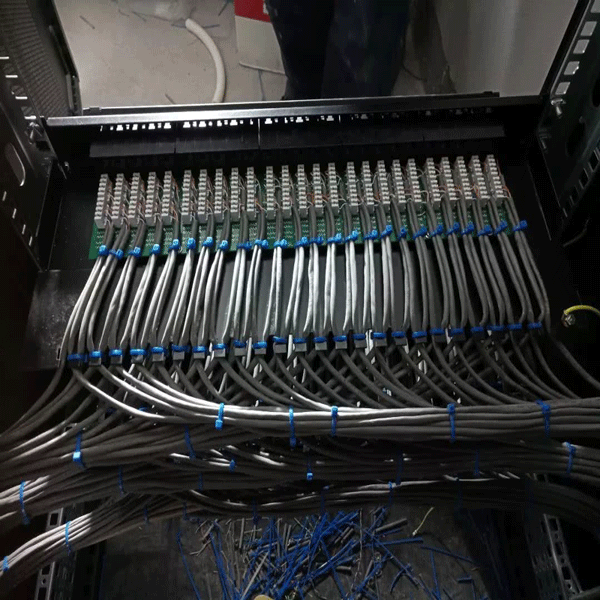

机房综合布线
